印制电路板的设计技巧及流程 | 杰豪pcb线路板
来源:杰豪PCB线路板 | 作者:jiehao | 发布时间: 2177天前 | 2955 次浏览 | 分享到:
印制电路板的设计主要应用于各类电子设备和系统,我们在设计要考虑到电路的复杂程度、元件的外型和重量、工作电流的大小、电路电压的高低,以便选择合适的板基材料并确定印制电路板的类型,杰豪印制电路板结合自已多年的经验整理以下资料,希望有所参考!

    印制电路板的设计主要应用于各类电子设备和系统,我们在设计要考虑到电路的复杂程度、元件的外型和重量、工作电流的大小、电路电压的高低,以便选择合适的板基材料并确定印制电路板的类型,杰豪印制电路板结合自已多年的经验整理以下资料,希望有所参考!

  印制电路板设计小技巧

  1、将接地线构成闭环路设计只由数字电路组成的印制电路板的地线系统时,将接地线做成闭环路可以明显的提高抗噪声能力。其原因在于:印制电路板上有很多集成电路元件,尤其遇有耗电多的元件时,因受接地线粗细的限制,会在地结上产生较大的电位差,引起抗噪声能力下降,若将接地结构成环路,则会缩小电位差值,提高电子设备的抗噪声能力。

  2、将数字电路与模拟电路分开。电路板上既有高速逻辑电路,又有线性电路,应使它们尽量分开,而两者的地线不要相混,分别与电源端地线相连。要尽量加大线性电路的接地面积。

  3、尽量加粗接地线若接地线很细,接地电位则随电流的变化而变化,致使电子设备的定时信号电平不稳,抗噪声性能变坏。因此应将接地线尽量加粗,使它能通过三位于印制电路板的允许电流。如有可能,接地线的宽度应大于3mm.

  4、正确选择单点接地与多点接地在低频电路中,信号的工作频率小于1MHz,它的布线和器件间的电感影响较小,而接地电路形成的环流对干扰影响较大,因而应采用一点接地。当信号工作频率大于10MHz时,地线阻抗变得很大,此时应尽量降低地线阻抗,应采用就近多点接地。当工作频率在1~10MHz时,如果采用一点接地,其地线长度不应超过波长的1/20,否则应采用多点接地法。

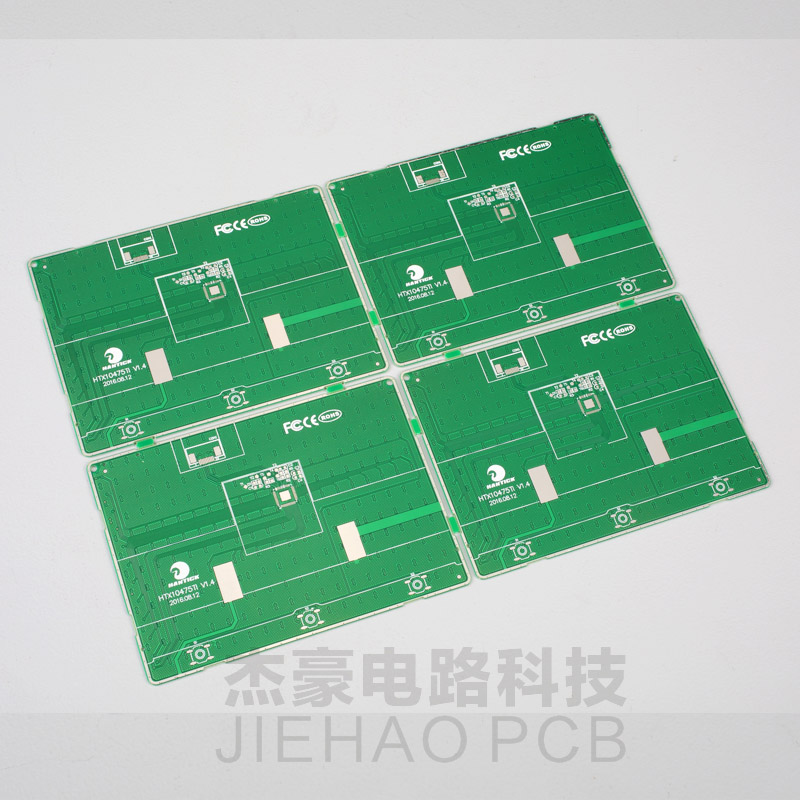

印制电路板pcb

印制电路板pcb
应用于触控


  pcb印制电路板设计的主要内容

  (1)熟悉并掌握原理图中每个元器件外形尺寸、封装形式、引线方式、管脚排列顺序、各管脚功能及其形状等,由此确定元器件的安装位置和散热、加固等其它安装要求。

  (2)查找线路中的电磁干扰源,以及易受外界干扰的敏感器件,确定排除干扰的措施。

  (3)根据电气性能和机械性能,布设导线和组件,确定元器件的安装方式、位置和尺寸,确定印制导线的宽度、间距和焊盘的直径、孔距等。

  (4)确定印制电路板的尺寸、形状、材料、种类以及外部连接和安装方法。


  印制电路板设计流程

  一、前期准备

  这包括准备元件库和原理图。“工欲善其事,必先利其器”,要做出一块好的板子,除了要设计好原理之外,还要画得好。在进行PCB设计之前,首先要准备好原理图SCH的元件库和PCB的元件库。元件库可以用peotel 自带的库,但一般情况下很难找到合适的,最好是自己根据所选器件的标准尺寸资料自己做元件库。原则上先做PCB的元件库,再做SCH的元件库。PCB的元件库要求较高,它直接影响板子的安装;SCH的元件库要求相对比较松,只要注意定义好管脚属性和与PCB元件的对应关系就行。PS:注意标准库中的隐藏管脚。之后就是原理图的设计,做好后就准备开始做PCB设计了。

  二、PCB结构设计

  这一步根据已经确定的电路板尺寸和各项机械定位,在PCB 设计环境下绘制PCB板面,并按定位要求放置所需的接插件、按键/开关、螺丝孔、装配孔等等。并充分考虑和确定布线区域和非布线区域(如螺丝孔周围多大范围属于非布线区域)。

  三、PCB布局

  布局说白了就是在板子上放器件。这时如果前面讲到的准备工作都做好的话,就可以在原理图上生成网络表(Design->Create Netlist),之后在PCB图上导入网络表(Design->Load Nets)。就看见器件哗啦啦的全堆上去了,各管脚之间还有飞线提示连接。然后就可以对器件布局了。

  四、布线

  布线是整个PCB设计中最重要的工序。这将直接影响着PCB板的性能好坏。在PCB的设计过程中,布线一般有这么三种境界的划分:首先是布通,这时PCB设计时的最基本的要求。如果线路都没布通,搞得到处是飞线,那将是一块不合格的板子,可以说还没入门。其次是电器性能的满足。这是衡量一块印刷电路板是否合格的标准。这是在布通之后,认真调整布线,使其能达到最佳的电器性能。接着是美观。假如你的布线布通了,也没有什么影响电器性能的地方,但是一眼看过去杂乱无章的,加上五彩缤纷、花花绿绿的,那就算你的电器性能怎么好,在别人眼里还是垃圾一块。这样给测试和维修带来极大的不便。布线要整齐划一,不能纵横交错毫无章法。这些都要在保证电器性能和满足其他个别要求的情况下实现,否则就是舍本逐末了。

  五、布线优化和丝印

  “没有最好的,只有更好的”!不管你怎么挖空心思的去设计,等你画完之后,再去看一看,还是会觉得很多地方可以修改的。一般设计的经验是:优化布线的时间是初次布线的时间的两倍。感觉没什么地方需要修改之后,就可以铺铜了(Place->polygon Plane)。铺铜一般铺地线(注意模拟地和数字地的分离),多层板时还可能需要铺电源。时对于丝印,要注意不能被器件挡住或被过孔和焊盘去掉。同时,设计时正视元件面,底层的字应做镜像处理,以免混淆层面。

  六、网络和DRC检查和结构检查

  首先,在确定电路原理图设计无误的前提下,将所生成的PCB网络文件与原理图网络文件进行物理连接关系的网络检查(NETCHECK),并根据输出文件结果及时对设计进行修正,以保证布线连接关系的正确性;网络检查正确通过后,对PCB设计进行DRC检查,并根据输出文件结果及时对设计进行修正,以保证PCB布线的电气性能。最后需进一步对PCB的机械安装结构进行检查和确认。


  七、制版

  在此之前,最好还要有一个审核的过程。

  PCB设计是一个考心思的工作,谁的心思密,经验高,设计出来的板子就好。所以设计时要极其细心,充分考虑各方面的因数(比如说便于维修和检查这一项很多人就不去考虑),精益求精,就一定能设计出一个好板子。
