混合PCB电路板设计的大问题
来源:百能网 | 作者:jiehao | 发布时间: 2574天前 | 2071 次浏览 | 分享到:

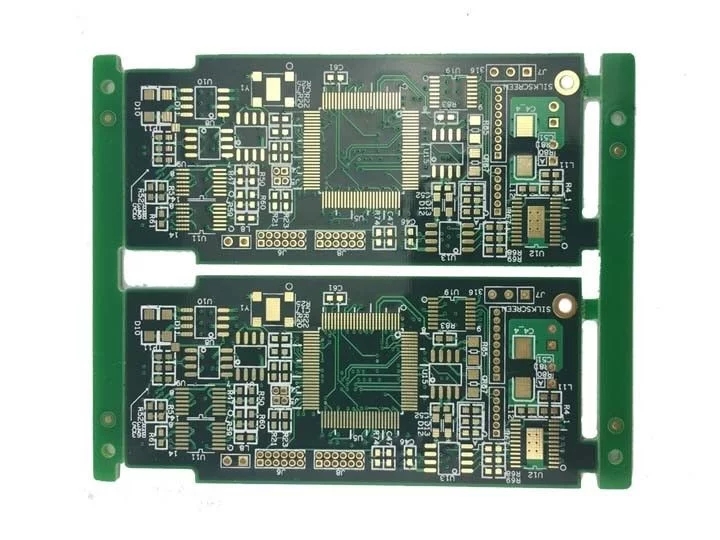

混合电路设计是一个很大的问题。很难有一个完美的解决方案。一般射频电路在系统中都作为一个独立的单板进行布局布线，甚至会有专门的屏蔽腔体。而且射频电路一般为单面或双面板，电路较为简单，所有这些都是为了减少对射频电路分布参数的影响，提高射频系统的一致性。
混合电路设计是一个很大的问题。很难有一个完美的解决方案。一般射频电路在系统中都作为一个独立的单板进行布局布线，甚至会有专门的屏蔽腔体。而且射频电路一般为单面或双面板，电路较为简单，所有这些都是为了减少对射频电路分布参数的影响，提高射频系统的一致性。相对于一般的FR4材质，CAM代工建议射频电路板倾向与采用高Q值的基材，这种材料的介电常数比较小，传输线分布电容较小，阻抗高，信号传输时延小。在混合电路设计中，虽然射频，数字电路做在同一块PCB上，但一般都分成射频电路区和数字电路区，分别布局布线。之间用接地过孔带和屏蔽盒屏蔽。

Mentor的板级系统设计软件，除了基本的电路设计功能外，还有专门的RF设计模块。在RF原理图设计模块中，提供参数化的器件模型，并且提供和EESOFT等射频电路分析仿真工具的双向接口;在RFLAYOUT模块中，提供专门用于射频电路布局布线的图案编辑功能，也有和EESOFT等射频电路分析仿真工具的双向接口，对于分析仿真后的结果可以反标回原理图和PCB。同时，利用Mentor软件的设计管理功能，可以方便的实现设计复用，设计派生，和协同设计。大大加速混合电路设计进程。其中手机板是典型的混合电路设计，很多大型手机设计制造商都利用Mentor加安杰伦的eesoft作为设计平台。
